 [TUTO] Remplacement pédale de frein

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
GaWa Zer0

avatar

Date d'inscription : 20/03/2015
Messages : 58

MessageSujet: [TUTO] Remplacement pédale de frein   Mar 23 Juin - 20:55


Jai cassé ma pédale de frein la semaine dernière, jai pris quelque photo en espérant qu'elles seront inutiles !

Outils :
- Tournevis fin
- Clé BTR
- Pince

Temps de réparation : 10 minutes

Voici la fameuse pédale cassée...



1° Retirer le ressort avec un petit tournevis



2° Deviser à l'aide d'une clé BTR (n°6 il me semble) la grosse vis principale

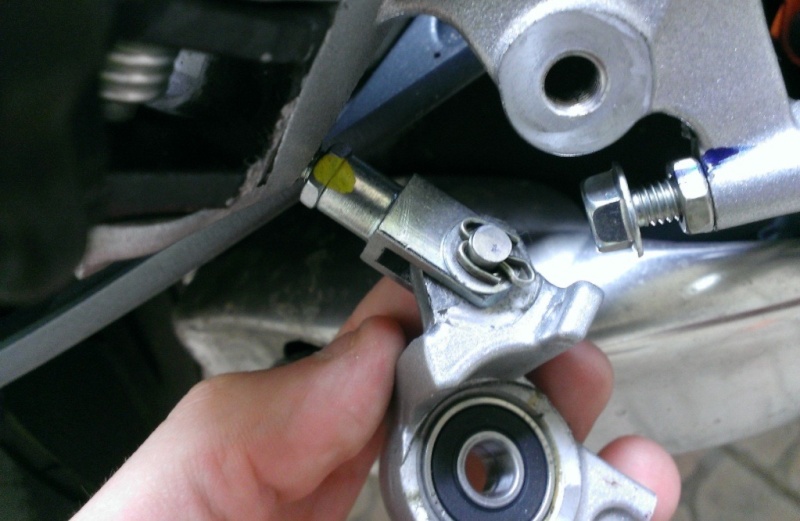

3° La pédale (ce quil en reste) va vous rester dans la main, avec la tige actionnant le frein



4° déplier à l'aide d'une pince la tige bloquante et libérer la pédale cassé.



5° Remonter la tige sur la pédale neuve et remettre la tige et replier toujours avec la pince.



6° Insérer la tige activant le frein ( dans le caoutchouc)



7° Installer la vise dans la nouvelle pédale ( rondelle de chaque côté de la pédale) puis viser avec la BTR





8° Ne pas oublier de remettre le ressort.



9° Mettre le contact et vérifier le bon fonctionnement !



PS : ne pas oublier de tester en roulant tranquillement au début.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
snaketms82
Une vraie pipelette
avatar

Date d'inscription : 04/08/2014
Messages : 389
Sexe : Masculin
Localisation : TOULOUSE (31)

MessageSujet: Re: [TUTO] Remplacement pédale de frein   Mer 24 Juin - 7:08

Nikel tout ça Very Happy

Tu peut en profiter pour régler la garde de la pédale de frein avec l'écrou qui est visser sur la platine et tu peut régler la force du frein (la course de la pédale) avec la tige qui va dans le maitre cylindre.


Dernière édition par snaketms82 le Mer 24 Juin - 8:13, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Wallalha
Une vraie pipelette
avatar

Date d'inscription : 22/06/2015
Messages : 506
Sexe : Masculin
Localisation : 68, Groland de droite

MessageSujet: Re: [TUTO] Remplacement pédale de frein   Mer 24 Juin - 7:56

snaketms82 a écrit:
Nikel tout ça Very Happy

Tu peut en profiter pour régler la garde de la pédale de frein avec l'écrou qui est visser sur la platine et tu peut régler la force du frein avec la tige qui va dans le maitre cylindre.
A ce sujet, est-ce que vous avez également tous eu la pédale réglée trop haut à la livraison ?

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
snaketms82
Une vraie pipelette
avatar

Date d'inscription : 04/08/2014
Messages : 389
Sexe : Masculin
Localisation : TOULOUSE (31)

MessageSujet: Re: [TUTO] Remplacement pédale de frein   Mer 24 Juin - 8:12

Pour ma part, je ne me souvient pas. J'ai du changer la mienne suite à une chute. Du coup, réglage de la pédale à ma préférence.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Frelon
Une vraie pipelette
avatar

Date d'inscription : 14/12/2013
Messages : 183
Sexe : Masculin
Localisation : Suisse

MessageSujet: Re: [TUTO] Remplacement pédale de frein   Mer 24 Juin - 14:43

Non pas de problème de course à la livraison.

_________________
La voie juste
"La voie juste", c'est le retour aux principes essentiels;
"la justice", c'est ce qui fait progresser les choses et établit le mérite;
"la planification", c'est ce par quoi le mal est évité et l'avantage est obtenu;
"les principes essentiels", ce qui sauvegarde le travail et protège les réalisations.

Si la conduite n'est pas conforme à "la voie juste" et l'action à "la justice", alors même si vous occupez une position importante et honorable, le malheur s'abattra sur vous.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Wallalha
Une vraie pipelette
avatar

Date d'inscription : 22/06/2015
Messages : 506
Sexe : Masculin
Localisation : 68, Groland de droite

MessageSujet: Re: [TUTO] Remplacement pédale de frein   Mer 24 Juin - 19:29

J'entendais par là que sur les 2 que j'ai vues (une 125 et une 390), la pédale était bien trop haute et ne "tombait" pas naturellement sous le pied droit.

Un petit réglage et c'était ... réglé Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
L'arverne
Une vraie pipelette
avatar

Date d'inscription : 02/10/2014
Messages : 896
Sexe : Masculin
Localisation : Sud Seine et Marne.

MessageSujet: Re: [TUTO] Remplacement pédale de frein   Jeu 25 Juin - 4:11

Merci pour ce petit tuto bien sympa.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nathan30
Une vraie pipelette
avatar

Date d'inscription : 14/09/2015
Messages : 202
Sexe : Masculin
Localisation : Avignon (84)

MessageSujet: Re: [TUTO] Remplacement pédale de frein   Lun 14 Sep - 14:05

Salut !

Merci à toi pour ce tuto. Tu peux juste me dire où tu as acheté la pédale ?

Merci d'avance
